Produkty - Přídavná zařízení - Nosné trny - Nosný trn PT

Nosný trn PT

řada "PROFI"

Nosné trny jsou určeny pro dopravu a manipulaci s dlouhými břemeny zejména s koberci, při dosažení malého nosného průměru a vysoké nosnosti. Délka trnu se volí cca ¾ délky břemene z důvodu zamezení zlomení břemene. Podle požadované nosnosti lze volit mezi materiálem typ mat dle EN 16MnCr5 (str. 59), 42CrMo4 (str. 60) nebo materiálem 30CrNiMo8 (str. 61)
Na přání :
- změna nosnosti
- změna průměru a délky
- upevnění na nosné vidlice

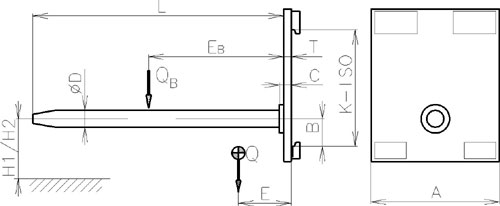

Rozměry:
základní délka L = 1000mm
H1/H2 pro ISO II = 155/232 mm
H1/H2 pro ISO III = 176/304 mm

16MnCr5

Kód	Třída ISO	Nosnost QB při vyložení těžiště EB kg/mm					D mm	A mm	C mm	E pro délku 1 000 mm		ΔQ pro 100 mm délky
Kód	Třída ISO	500 mm	1 000 mm	1 500 mm	2 000 mm	2 500 mm	D mm	A mm	C mm	E mm	Q kg	ΔQ pro 100 mm délky
PT050010	II.	480	240	160	120	96	55	450	70	120	100	1,9
PT060012	II.	620	310	206	155	124	60	450	70	135	106	2,2
PT080014	II.	785	392	260	180	155	65	500	80	137	133	2,6
PT100016	II.	980	490	325	245	195	70	500	80	145	138	3,1
PT120019	II.	1200	600	400	300	240	75	500	80	157	142	3,5
PT150020	II.	1460	730	485	365	292	80	500	100	170	150	3,9
PT170022	II.	1750	875	583	438	350	85	500	100	182	156	4,5
PT200024	II.	2080	1040	690	520	420	90	500	120	200	167	5,1
PT240026	III.	2450	1225	815	612	490	95	500	120	190	204	5,6
PT280028	III.	2860	1430	950	715	570	100	550	130	202	210	6,2
Příplatek – za 100 mm délky
